Wie wird eine große Spiralskulptur aus Cortenstahl für die Außenaufstellung hergestellt?

Warum Cortenstahl zu großen Spiralskulpturen im Freien passt

Cortenstahl, auch witterungsbeständiger Stahl genannt, ist zu einem bevorzugten Material für großflächige Außenbereiche geworden Skulpturen Weil es eine stabile rostartige Patina entwickelt hat, die das darunter liegende Metall schützt, anstatt weiter zu korrodieren. Für einen kürzlich von einem australischen Kunden in Auftrag gegebenen Auftrag machte diese Immobilie Corten zur natürlichen Wahl für eine Spiralskulptur mit mehreren Ringen, die für eine langfristige Ausstellung im Freien vorgesehen ist. Anstatt wiederholtes Anstreichen oder Pflegen der Beschichtung zu erfordern, ist die Oberfläche so konzipiert, dass sie in den ersten bis zwei Jahren auf natürliche Weise verwittert und eine warme, gleichmäßige orange-braune Oberfläche annimmt, die viele öffentliche Kunstkunden aufgrund ihres organischen, zeitlosen Erscheinungsbilds ausdrücklich wünschen.

Über die Ästhetik hinaus bietet Cortenstahl einen praktischen Vorteil für Küsten- und wechselnde australische Klimazonen. Seine selbstschützende Oxidschicht funktioniert zuverlässig über ein breites Spektrum an Feuchtigkeits- und Temperaturbedingungen und reduziert den langfristigen Wartungsaufwand für öffentliche Räume, Parks und Unternehmensplätze, wo Skulpturen voraussichtlich jahrzehntelang im Freien bleiben, ohne dass wesentliche Eingriffe erforderlich sind.

Design und Konstruktion der Spiralform

Das Skulpturendesign besteht aus mehreren konzentrischen Stahlringen mit abnehmendem Durchmesser, die spiralförmig und nicht als flacher kreisförmiger Stapel angeordnet sind. Ein gebogenes Akzentelement verläuft diagonal durch die Mitte, um die Symmetrie zu durchbrechen und ein Gefühl von Bewegung zu erzeugen. Vor Beginn der Fertigung erstellte das Designteam ein detailliertes 3D-Modell, damit der australische Kunde den Ringabstand, die Gesamthöhe und die visuelle Ausgewogenheit des Teils aus mehreren Blickwinkeln überprüfen konnte.

Strukturelle Überlegungen für Cortenplatten

Cortenstahl verhält sich bei der Herstellung anders als normaler Kohlenstoffstahl, da seine Legierungselemente die Schneid- und auch die Schweißparameter beeinflussen. Die Ingenieure berechneten die Plattendicke für jeden Ring auf der Grundlage des Durchmessers und der erwarteten Windlast, wobei an den Außenringen, wo die strukturelle Belastung am größten ist, dickere Platten verwendet wurden. An wichtigen Stellen wurden interne Verstrebungen durchgeführt, um zu verhindern, dass sich die offene Ring-im-Ring-Struktur bei Windeinwirkung im Freien verbiegt.

Phasen der Kundenbewertung

• Konzeptskizze und Maßbestätigung
• 3D-Rendering-Überprüfung für Ringabstand und Akzentwinkel
• Freigabe der technischen Zeichnung vor Beginn des Schneidens
• Fortschrittsfotos bei jedem Schweißmeilenstein

Herstellungsprozess: Von der flachen Platte bis zur fertigen Spirale

Die Herstellung begann mit dem Schneiden der Cortenplatte in berechneten Bogensegmenten, da jeder Ring in einer echten Spirale eine leicht unterschiedliche Krümmung erforderte und nicht einen einzigen wiederholten Radius. Diese Segmente wurden dann durch eine Blechwalzmaschine geführt, um die richtige Kurve zu erzielen, und in jeder Phase anhand der technischen Zeichnung überprüft, um die Konsistenz über die gesamte Struktur hinweg sicherzustellen.

Schweißsequenz und Wärmekontrolle

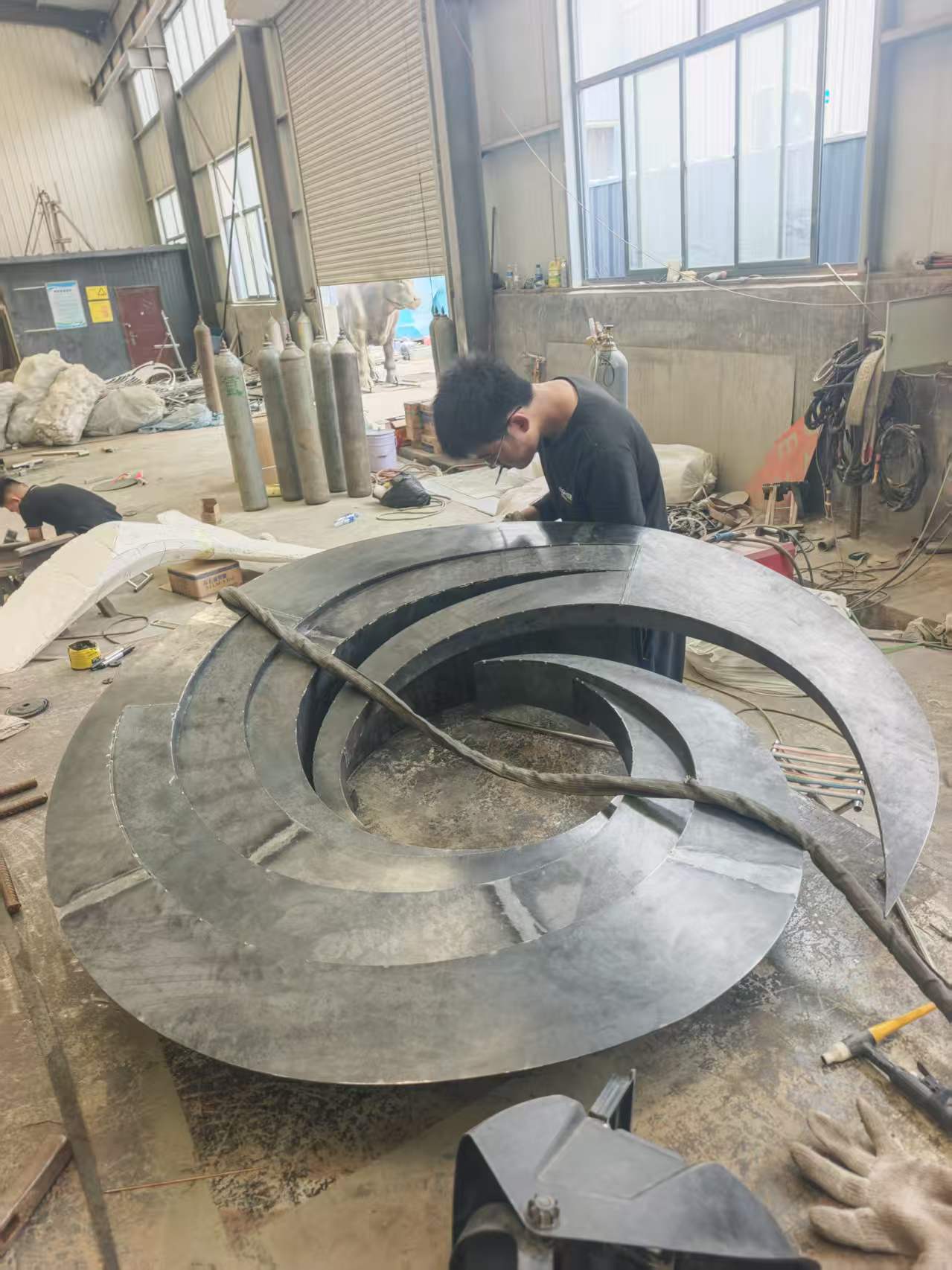

Die Ringe wurden zunächst durch Heftschweißen in Position gebracht, sodass das Fertigungsteam sicherstellen konnte, dass die Gesamtproportionen mit dem genehmigten 3D-Modell übereinstimmten, bevor mit den vollständigen Schweißarbeiten begonnen wurde. Das vollständige Schweißen erfolgte dann in kontrollierten Schritten und nicht in einem einzigen kontinuierlichen Durchgang, da das Schweißen einer gesamten Naht auf einmal zu Wärmeverzug in dünnenren Blechabschnitten führen kann. Durch diesen schrittweisen Ansatz blieben die Ringe während der gesamten Montage ihrer beabsichtigten Krümmung treu.

Oberflächenvorbereitung für natürliche Bewitterung

Nach dem Schweißen wurden alle Nähte glattgeschliffen, so dass die fertigen Ringe wie durchgehende Kurven aussahen. Anschließend wurde die Oberfläche vorbereitet, um eine gleichmäßige, gleichmäßige Bewitterung nach der Installation im Freien zu ermöglichen und eine fleckige oder inkonsistente Patinaentwicklung zu vermeiden, die eines der häufigsten Qualitätsprobleme bei Corten-Skulpturarbeiten darstellt, wenn die Oberflächenvorbereitung überstürzt ist.

Qualitätskontrolle vor dem Versand

Vor dem Verpacken wurde die Skulptur einer umfassenden Inspektion unterzogen, die die Integrität der Schweißnähte, die Ringausrichtung und die Gesamtmaßgenauigkeit im Vergleich zur Originalzeichnung umfasste. Die Prüfer prüfen, ob an den Verbindungsstellen Lücken vorhanden waren, und stellen sicher, dass das Akzentstück die Ringe genau in dem im genehmigten Entwurf festgelegten Winkel kreuzte, da eine kleine Abweichung in diesem Winkel die visuelle Wahrnehmung der Skulptur aus der Entfernung merklich veränderte.

Versand und Installation in Australien

Angesichts der Größe der Skulptur wurde das Stück für den modularen Versand konzipiert, wobei die Teile vor Ort zusammengeschraubt und nicht als einzelne, unzerbrechliche Form verschickt wurden. Maßgeschneiderte Stahlverstrebungen und Holzkisten schützen die gerollten Oberflächen während des Seetransports, und jeder Abschnitt war entsprechend der Montagereihenfolge beschriftet, sodass das empfangende Installationsteam die Skulptur ohne Verwirrung in der richtigen Reihenfolge wieder zusammenbauen konnte.

Die Verankerung vor Ort wurde so berechnet, dass sie der Windlast in einem offenen öffentlichen Raum Rechnung trägt, wobei eine Grundplatte und Fundamentbolzen im Voraus festgelegt wurden, damit örtliche Installateure das Fundament vorbereiten konnten, bevor die Skulptur eintraf. Diese Art der Vorausplanung ist für jede große Stahlskulptur im Freien unerlässlich, da mit den Fundamentarbeiten oft lange vor dem Versand des Stücks selbst begonnen werden muss.

Wichtige Erkenntnisse für Käufer, die eine Skulptur aus Cortenstahl in Betracht ziehen

Dieses Projekt verdeutlicht mehrere Punkte, die für jeden, der einen Auftrag ähnlicher Anlage in Betracht ziehen sollte, berücksichtigt werden sollten. Cortenstahl bietet eine pflegeleichte, sich natürlich entwickelnde Oberfläche, die sich gut für öffentliche Räume eignet, erfordert jedoch eine sorgfältige Berechnung der Plattendicke und schrittweises Schweißen, um Verformungen während der Herstellung zu vermeiden. Insbesondere eine Spiralform, die von einer nachfolgenden Überprüfung des 3D-Modells abhängt, da Ringabstände und Akzentwinkel allein anhand von 2D-Skizzen nur schwer genau zu beurteilen sind.

• Bestätigen Sie die Berechnungen der Plattendicke und der Windlast, bevor mit der Fertigung begonnen wird
• Fordern Sie eine 3D-Modellprüfung an, um den Ringabstand und den Akzentstückwinkel zu überprüfen
• Planen Sie den modularen Versand und die Montagereihenfolge vor Ort im Voraus
• Koordinieren Sie die Fundament- und Ankerungsarbeiten am Zielort, bevor die Skulptur versendet wird

Die Befolgung dieser Abfolge, von der Entwurfsüberprüfung über das stufenweise Schweißen bis hin zum modularen Versand, ermöglichte es der Spiralskulptur aus Cortenstahl, ohne unerwartete Probleme auf dem Weg vom Konzept in den einbaubereiten Zustand für ihren australischen Bestimmungsort zu gelangen.
